ELMAG WAVE ELEKTROMOS MÁGNESASZTAL FELÜLETEK KÖSZÖRÜLÉSÉHEZ
Mikor válassza az Elmag Wave elektromos mágnesasztalt?
Az Elmag Wave elektromágneses tokmány nehéz és nagy teljesítményű felületcsiszoláshoz. A tokmányok különösen hatékonyak nagyolási műveletekhez, elsősorban függőleges csiszolókon, csiszolószegmensekkel.
Előnyök
- Nagyteljesítményű szorító elektromágnes.
- Többszörös védelem a szivárgás ellen - a test egy darab acélból készül, a tekercsek epoxi-gyantába vannak öntve, illetve a test és a mágnes felső lapja között magas minőségű horganyzott fóliák kerültek felhasználásra.
- A pólusok alakja lehetővé teszi a tartóerő egyenletes eloszlását a tokmány teljes aktív felületén.
- A tápkábel hossza 3 m.
- Normál bemeneti feszültség: 110 V (DC)
Loading...
Reload document
Open in new tab
Részletes leírás:
Az Elmag Wave elektromágneses fúrótokmányt ipari létesítményekben történő nagy igénybevételre tervezték. A pólusok eltolt elrendezése (Hullám forma) a tartóerő egyenletes eloszlását eredményezi mind hosszanti, mind keresztirányban, ami segít csökkenteni a nyírási erőket az aktív köszörülés során. Használat közben ez az elektromágneses tokmány nagy stabilitást, változtathatóságot, pontosságot és hosszú élettartamot kínál.
Fontosabb jellemzők:
Alkalmazás: Köszörülés
Technológia: Elektromágneses
Szorító erő: 130 N / cm2
Min. munkadarab méret: 120 x 40 x 20 mm
Pólusozás: Hullám típusú
Újraköszörülési határérték: 8 mm
Pólus távolság: T40
További információ:
Az Elmag Wave tokmány ütközőrudakkal és a tápegység kábelével szállítva.
Örömmel segítünk Önnek a vezérlőegység kiválasztásában.
Kérésre lehetséges az elektromágneses tokmány sztenderd paramétereitől eltérő kivitelezése. (Méretek, a kimeneti nyílás elhelyezkedése, az áramellátó kábel hossza, átmenő furatok, amelyek megkönnyítik a tokmány felszerelését a gépasztalon.)
Ha bármilyen kérdése merülne fel a mágnesasztallal, vagy a megfelelő vezérlőegység kiválasztásával, lépjen kapcsolatba velünk, örömmel állunk rendelkezésére!
Felhasználási lehetőségek:
Nehéz és nagy teljesítményű felületcsiszolás. Nagyolás, elsősorban függőleges köszörűgépekhez, csiszolószegmensekkel
Tartozékok:
Mágnesasztal
Bilincskészlet
Tápkábel
Használati utasítás

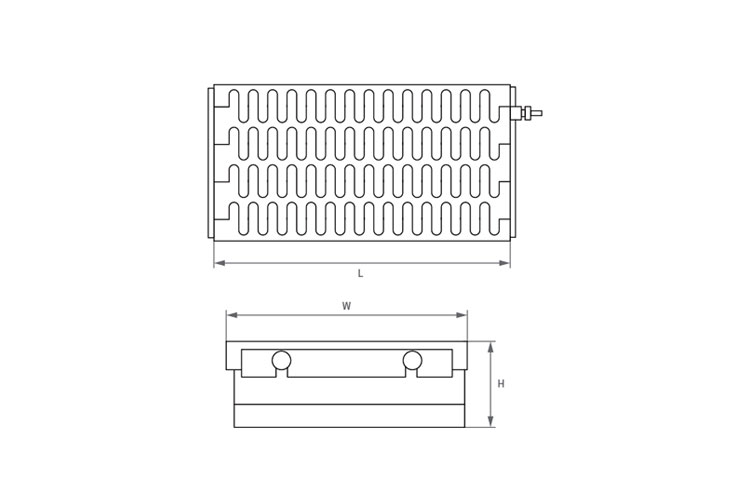

| Katalógusszám | Szélesség W (mm) | Hossz L (mm) | Magasság H (mm) | Súly (kg) | Szállítás (hét) |
|---|---|---|---|---|---|
| ELMGW200600 | 200 | 600 | 70 | 59 | 4-5 |
| ELMGW2001000 | 200 | 1000 | 80 | 113 | 5-6 |
| ELMGW2501000 | 250 | 1000 | 79 | 135 | 5-6 |
| ELMGW300500 | 300 | 500 | 70 | 74 | 4-5 |
| ELMGW300600 | 300 | 600 | 70 | 89 | 4-5 |
| ELMGW300800 | 300 | 800 | 70 | 119 | 5-6 |
| ELMGW3001000 | 300 | 1000 | 80 | 170 | 4-5 |
| ELMGW3001500 | 300 | 1500 | 80 | 254 | 5-6 |
| ELMGW400600 | 400 | 600 | 70 | 119 | 5-6 |
| ELMGW400700 | 400 | 700 | 70 | 138 | 5-6 |
| ELMGW400800 | 400 | 800 | 70 | 158 | 5-6 |
| ELMGW4001000 | 400 | 1000 | 80 | 226 | 5-6 |
| ELMGW4001500 | 400 | 1500 | 80 | 339 | 5-6 |
| ELMGW4002000 | 400 | 2000 | 80 | 452 | 5-6 |
| ELMGW500600 | 500 | 600 | 70 | 148 | 5-6 |
| ELMGW500800 | 500 | 800 | 70 | 198 | 5-6 |
| ELMGW5001000 | 500 | 1000 | 80 | 248 | 5-6 |
| ELMGW5001500 | 500 | 1500 | 80 | 424 | 5-6 |
| ELMGW5002000 | 500 | 2000 | 80 | 565 | 5-6 |
| ELMGW6001000 | 600 | 1000 | 80 | 339 | 5-6 |
| ELMGW6001500 | 600 | 1500 | 80 | 509 | 5-6 |
| ELMGW6002000 | 600 | 2000 | 80 | 678 | 5-6 |
