Mágneses lemezelválasztó

Lemezelválasztóink használatával megkönnyítheti a lemezek tárolását és kezelését. Termékeink segítségével könnyen és gyorsan veheti ki a legfelsőbb darabot az egymáson tárolt halomból.

A sztenderd mágneses lemezelválasztóba erős permanens ferritmágnesek vannak beépítve (igény szerint extraerős neodímium mágnesekkel is szállítjuk a terméket). A mágneses lemezelválasztó szétválasztja az összetapadt vagy olajos acéllemezeket, meggátolja, hogy egyszerre több lemezt emeljünk fel, illetve zökkenőmentes munkamenetet biztosít.

Mágneses lemezelválasztó

A választandó keresztmetszet a tárolni kívánt lemezek maximum vastagságától függ.
Például, ha tárolni kívánt lemezek vastagsága legfeljebb 3 mm, akkor legalább 155 x 47 mm-es (Szé x Mé) keresztmetszetű mágnest kell kiválasztani az alsó táblázatból.

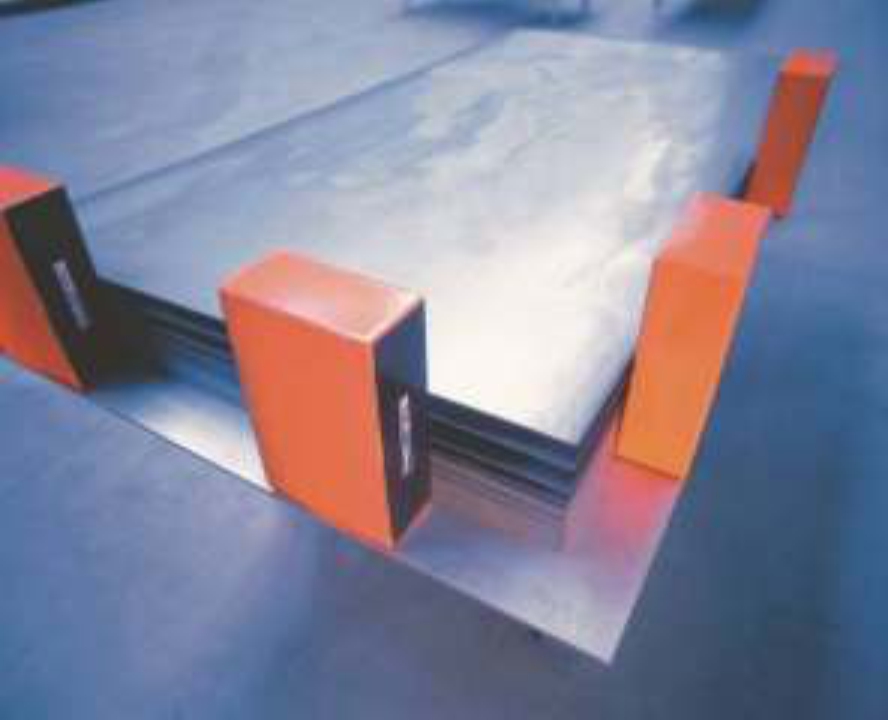

Alkalmazása során a mágneses lemezelválasztót az táblalemez stóc rövidebbik oldalának közepére kell felszerelni (nagyobb acéllemezek esetében egyszerre két mágneses lemezelválasztót kell a stóc ugyanazon sarkában elhelyezni vagy egymással szemben lévő oldalon). Az erős mágneses mező szétválasztja a lemezeket, és amint leemeljük a felső lemezt, az alatta lévő automatikusan felemelkedik.

Lemez max. vastagsága (mm) Választandó minimum keresztmetszet
(Szé x Mé)
0,7 73 x 28 mm
1 103 x 28 mm
2 104 x 49 mm
3 155 x 47 mm
4 179 x 88 mm
6 279 x 94 mm

A megfelelő keresztmetszet kiválasztása után, el kell dönteni, hogy milyen magasságú (Ma) mágnesre van szükségünk. Ez a magasság függ az egymásra helyezett lemezek, tehát a stóc maximum magasságától. A stóc maximum magassága nem haladhatja meg a mágnes lemezelválasztó magasságát.
Például, ha a 3 mm-es lemezeket 450 mm magasan szeretnénk egymásra helyezni, akkor az 511 mm magasságú (Ma) mágnes választandó.

Cikkszám Ma (mm) Szé (mm) Mé (mm) a
(mm)		 d
(mm)
92.07.073 75 73 28 50 2xM8
92.10.073 104 73 28 50 2xM8
92.15.073 150 73 28 100 2xM8
92.20.073 200 73 28 125 2xM8
92.24.073 240 73 28 150 2xM8
92.26.073 275 73 28 200 2xM8
92.30.073 300 73 28 200 2xM8
92.35.073 342 73 28 250 2xM8
92.40.073 400 73 28 300 2xM8
92.50.073 500 73 28 400 2xM8
92.10.103 104 103 28 50 2xM8
92.20.103 208 103 28 100 2xM8
92.30.103 308 103 28 200 2xM8
92.35.103 342 103 28 250 2xM8
92.40.103 410 103 28 150 2xM8
92.45.103 442 103 28 300 2xM8
92.50.103 535 103 28 300 2xM8
92.13.105 143 104 49 100 2xM8
92.20.105 210 104 49 100 2xM8
92.24.105 240 104 49 100 2xM8
92.26.105 277 104 49 200 2xM8
92.30.105 310 104 49 200 2xM8
92.40.105 411 104 49 150 3xM8
92.45.105 444 104 49 150 3xM8
92.50.105 511 104 49 200 3xM8
92.60.105 612 104 49 150 4xM8
92.75.105 746 104 49 200 4xM8
92.10.155 104 155 47 50 2xM8
92.13.155 143 155 47 100 2xM8
92.20.155 210 155 47 150 2xM8
92.26.155 277 155 47 200 2xM8
92.30.155 310 155 47 200 2xM8
92.35.155 344 155 47 250 2xM8
92.40.155 411 155 47 150 3xM8
92.45.155 444 155 47 200 3xM8
92.50.155 511 155 47 200 3xM8
92.60.155 612 155 47 150 4xM8
92.26.189 277 179 88 200 2xM8
92.40.189 400 179 88 150 3xM8
92.33.289 344 279 94 100 3xM8
92.53.289 545 279 94 150 4xM8
92.60.289 612 279 94 150 4xM8
92.80.289 813 279 94 200 4xM8

 A megfelelő méretű termék kiválasztásáért lépjen velünk kapcsolatba!
