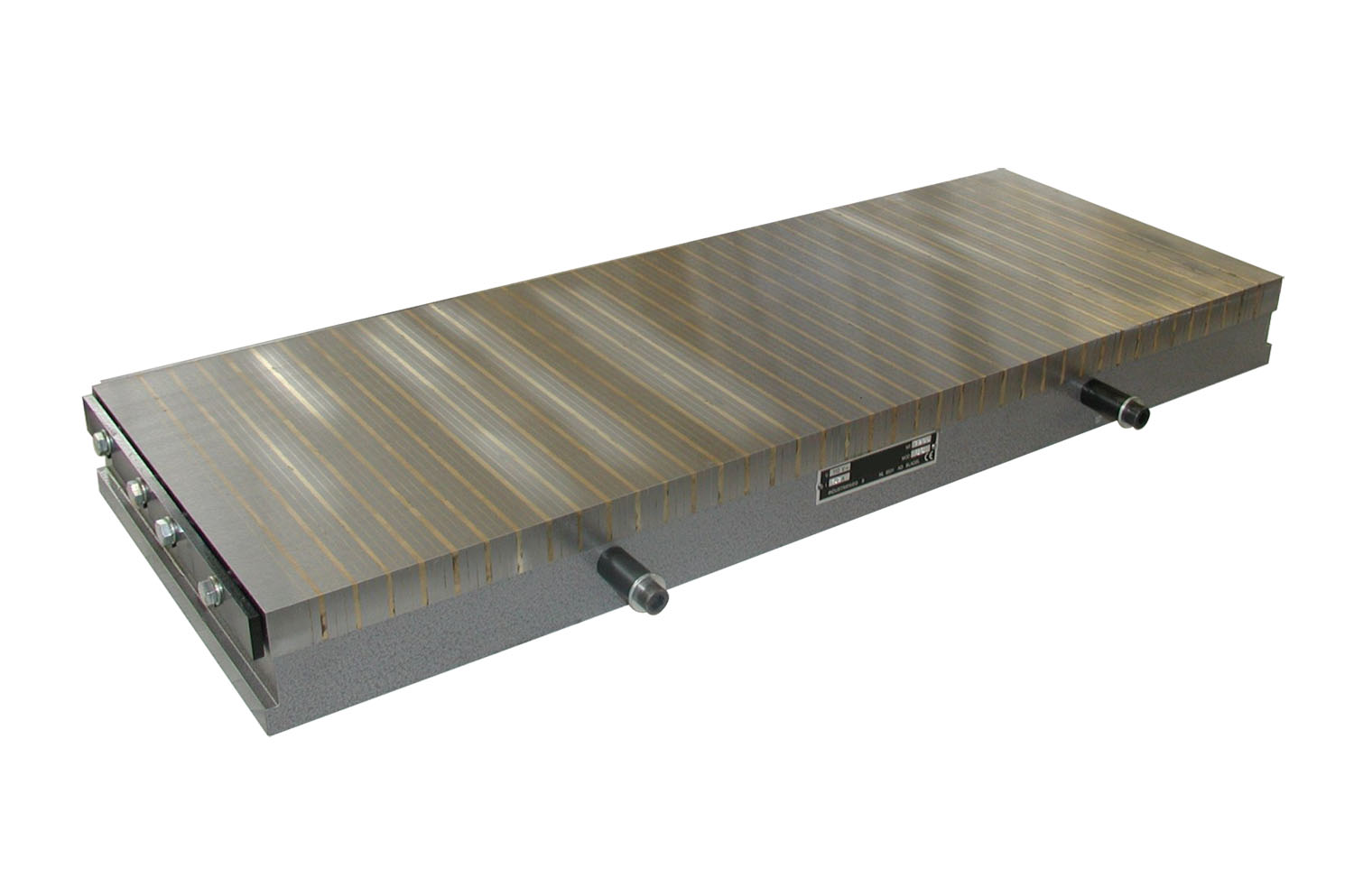

UNIGRIP elektromágneses mágnesasztal

Ez az elektromágneses mágnesasztal közepes és nagy alkatrészek köszörüléséhez alkalmas. Az új konstrukció még nagyobb tapadóerőt biztosít.

A berendezés csatlakozási feszültsége 110 V, ami biztosítható vezérlőegységen keresztül is, így bővíthető a mágnesasztal felhasználási lehetősége is. Több információt a VEZÉRLŐ- ÉS TÁPEGYSÉGEK menuponban talál.

Kivitel:

  • elektromágneses rendszer
  • póluslemez kereszt pólusozással, pólustávolság 19 mm (5 mm acél és 0,5 mm sárgaréz)
  • alacsony kivitelezésű
  • szilárd és vízálló pólus lemez
  • minimális hőképződés a mágnes felületén
  • csatlakozási feszültség: 110 V egyenáram
  • kivezetés a jobb homlok oldalán, 400 mm szélességtől a hátulsó hosszirányú oldalon jobra

Kívánság szerint a gyártó másféle kivitelezést is készít (méretek, kivezetés elhelyezése, csatlakozókábel hossza, mágneses felfogó fölerősítése asztalra, csatlakozás, más feszültségforrás stb.) ezt a megrendelésnél kérjük jelezni.

Alkalmazás:

  • közepes nagyságú és nagy alkatrészek köszörüléséhez
  • száraz és hűtőfolyadékban történő köszörüléshez

Kompatibilis vezérlőegység:

Tartozékok:

  • két oldalon csatlakozó ütközőlemezek
  • rögzítővas készlet
  • 3 m feszültségcsatlakozó kábel
  • szállítócsavarok 300 x 600 mm mérettől

Unigrip elektropermanens mágnesasztal

Unigrip szakrajz

Cikkszám L  (mm) W (mm) H (mm) Energ.felv. (W) Súly (kg)
46.77.164 500 300 73 90 81
46.77.166 600 300 73 198 96
46.77.168 700 300 73 166 115
46.77.170 800 300 73 150 144
46.77.172 900 300 73 209 158
46.77.174 1000 300 73 235 172
46.77.178 1200 300 73 248 206
46.77.184 1500 300 83 283 235
46.77.204 600 350 73 170 112
46.77.206 700 350 73 185 131
46.77.212 1000 350 73 255 187
46.77.244 600 400 73 167 125
46.77.246 700 400 73 182 146
46.77.247 750 400 73 172 153
46.77.248 800 400 73 253 162
46.77.250 900 400 73 228 194
46.77.252 1000 400 73 384 210
46.77.256 1200 400 73 259 270
46.77.262 1500 400 83 308 320
46.77.268 2000 400 83 520 427
46.77.322 600 500 73 233 157
46.77.326 800 500 73 272 210
46.77.328 900 500 73 369 226
46.77.330 1000 500 73 443 251
46.77.334 1200 500 73 469 348
46.77.335 1250 500 73 455 362
46.77.340 1500 500 83 736 413
46.77.350 2000 500 83 654 578
46.77.404 800 600 73 266 287
46.77.408 1000 600 73 568 358
46.77.412 1200 600 73 463 430
46.77.418 1500 600 83 483 538
46.77.561 800 800 73 506 336
46.77.565 800 1000 73 781 406
