BJP elektromágneses mágnesasztal befogáshoz

A BJP elektromágneses mágnesasztal a legjobb használati tulajdonságokkal rendelkezik. Nagyon erős és sokoldalú, amit többek között a multipoláris póluslemeznek köszönhető. Felhasználásható a kis munkadaraboktól kezdve, a közepes nagyságúakon keresztül, egész a nagy darabokig.

A mágneses tér egyenletesen oszlik el az elektromágneses mágnesasztal egész felületén. A tekercsek elhelyezése biztosítja a hő egyenletes eloszlását, ami csökkenti az esetleges deformálódásokat. Csatlakozási feszültsége 110 V egyenáram. Ez biztosítható vezérlőegységen keresztül is, ami egyben bővíti a az elektromágneses mágnesasztal felhasználási lehetőségeit.

Kivitel:

  • póluslemez keresztirányú multipoláris pólusozással: pólustávolság 42 / 4 + 1 mm (4 mm acél és 1 mm sárgaréz)
  • a BJP típusú elektromágneses mágnesasztalok mágneses rendszere összekapcsolt tekercssorozatból áll
  • univerzálisak, nagy teljesítményűek, robosztus kivitelük miatt stabilak, hosszú élettartammal
  • a mágneses tér egyenletesen oszlik el az elektromágneses mágnesasztal felületén
  • a munkafelület alacsony fölmelegedése csökkenti a deformációk veszélyét
  • vízhatlan póluslemez
  • a nagy elektromágneses mágnesasztalokat szállítócsavarokkal láttuk el
  • csatlakozási feszültség 110 V egyenáram
  • a kivezetés a homlokon a jobb oldalán található
  • a vezeték hossza 3 m
  • köszörüléshez ütközőket két oldalról fogathatunk fel

Igény szerint másféle kivitelezés is elkészíthető (méretek, kivezetés elhelyezése, csatlakozó kábel hossza, elektromágneses mágnesasztal fölerősítése az asztalra, csatlakozás más feszültségforráshoz). Ezt a megrendelésnél kérjük jelezni.

Extra nagy felületű elektromágneses mágnesasztal is készíthető több mágnesasztal összekapcsolásával a vevő igénye szerint.

Alkalmazás:

  • kis és nagy alkatrészek köszörüléséhez
  • köszörülés szárazon és a hűtőfolyadékban egyaránt

Vezérlőegység:

  • Ezekhez az elektromágneses mágnesasztalokhoz szállítunk CUE vagy CUET vezérlőegységeket.
  • Több információt a VEZÉRLŐ- ÉS TÁPEGYSÉGEK menüpontban talál.

Tartozékok:

  • két oldalon csatlakozó ütközőlemezek
  • rögzítővas készlet
  • 3 m csatlakozó kábel

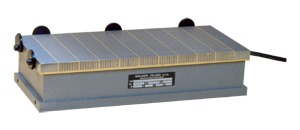

BJP elektromágneses mágnesasztal

 BJP pólustávolság BJP szakrajz

Cikkszám Típus L (mm) W (mm) H (mm) Energ.felv. (W) Súly (kg)
31.2.1530 15×30 305 150 79 64 22
31.2.1535 15×35 350 150 79 72 26
31.2.1540 15×40 400 150 79 80 30
31.2.1545 15×45 450 150 79 90 33
31.2.1745 17×45 450 175 93 110 48
31.2.2040 20×40 400 200 98 110 63
31.2.2045 20×45 450 200 98 121 65
31.2.2050 20×50 500 200 98 135 68
31.2.2060 20×60 600 200 98 160 77
31.2.2540 25×40 400 250 98 132 73
31.2.2550 25×50 500 250 98 155 80
31.2.2560 25×60 600 250 98 190 96
31.2.2580 25×80 800 250 100 240 130
31.2.3050 30×50 500 300 98 190 96
31.2.3060 30×60 600 300 98 215 118
31.2.3070 30×70 700 300 100 250 145
31.2.3080 30×80 800 300 100 280 160
31.2.3090 30×90 900 300 100 310 180
31.2.30100 30×100 1000 300 103 350 201
31.2.30150 30×150 1500 300 113 525 331
31.2.3560 35×60 600 350 98 240 134
31.2.3580 35×80 800 350 100 316 183
31.2.35100 35×100 1000 350 103 390 235
31.2.4060 40×60 600 400 98 265 155
31.2.4080 40×80 800 400 100 350 212
31.2.40100 40×100 1000 400 103 435 269
31.2.40120 40×120 1200 400 103 520 325
31.2.40150 40×150 1500 400 113 650 443
31.2.5060 50×60 600 500 103 330 202
31.2.5080 50×80 800 500 105 430 261
31.2.50100 50×100 1000 500 108 530 352
31.2.50120 50×120 1200 500 108 630 430
31.2.50150 50×150 1500 500 113 780 556
31.2.5580 55×80 800 550 110 462 315
31.2.55100 55×100 1000 550 108 583 386
31.2.60100 60×100 1000 600 113 620 420
31.2.60120 60×120 1200 600 108 720 482
31.2.60150 60×150 1500 600 113 910 680
